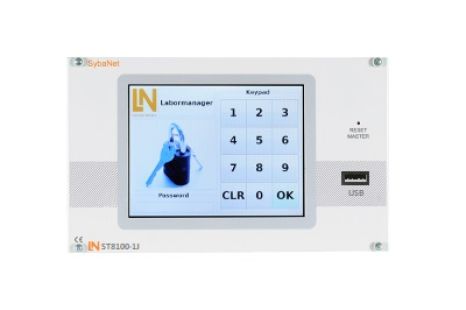

SybaNet-Control Unit 4.0 mit Touch Panel und Labormanager-Software, 42TE

SybaNet-Control Unit / Touch-Panel-PC, zum Steuern und Überwachen von Unterrichts- bzw. Laborräumen. Alle Funktionen werden über das (Master-) Touch Panel mit der zugehörigen Software (Labormanager) gesteuert, geregelt und überwacht.
Alle Schaltzustände der Schülerplätze werden dabei grafisch angezeigt (User-Menü). Die Konfiguration und Anmeldung der einzelnen Arbeitsplätze wird ebenfalls über das Touch Panel (Admin-Menü) realisiert.
Weiterhin können verschieden Konfigurationen von versch. Usern via Software festgelegt werden.
Über einen USB-Port in der Bedienfront, können mögliche Updates über Selbsterkennung des Systems, direkt vom Nutzer aufgespielt werden.

Software-Eigenschaften:

• Software zur Verwaltung des gesamten (vernetzten) Labors mit bis zu 20 Arbeitsplätzen (steuerbare Clients, Anzahl einstellbar).
• LINUX-basierte SW, ressourcenschonend, wartungsfrei, stabile Performance (wird mit fortlaufender Betriebszeit nicht langsamer).
• Untergliederung in Admin- und User-Menü
• Passwortgeschützter Zugang zu den beiden Menübereichen
• Grafische Einstellung und Übersichtsdarstellung des Labors (Raumkonfiguration)
• Automatische IP-Adressvergabe mit gänzlichem Ausschluss von IP-Konflikten
• Arbeitsplätze einzeln, in Gruppen oder komplett zusammengefasst steuerbar
• Einzel-, Gruppen oder Gesamtfreigabe der Arbeitsplätze (Klein-, Wechsel- und Drehspannung)
• Geräte in Schülerarbeitsplätzen einzeln freischalten oder sperren
• Zeitlich begrenztes Einschalten von Spannungen via Timer-Funktion
• Zusätzliche Fernsteuerung von diversen Labornetz- und Signalgeräten
  • Über die grafische Oberfläche können bestimmte Geräte ausgewählt und Parameter eingestellt werden
  • Möglichkeit versch. Spannungen und Signale diverser Endgeräte voreinzustellen, zu sperren oder begrenzen und zu überwachen
  • Einschübe direkt steuerbar. Dadurch können einem Schüler oder einer Schülergruppe ein definiertes Signal am Signalgenerator, an den DC
    Ausgängen oder am Drehstromgenerator vorgeben werden. Die Geräte können optional für eine Einstellung durch den
    Schüler gesperrt werden.
• Sämtliche Funktionen der jeweiligen Arbeitsplätze, wie Schaltzustände etc., werden grafisch angezeigt
• NOT-AUS Visualisierung inkl. Platzerkennung
• RCD (FI)-/ und Leitungsschutzschalter-Auslösedetektion, graphisch visualisiert mit Platzerkennung
• Anzeige einer Überlast z. B. nach einem Kurzschluss
• Temperaturüberwachung und Überhitzungsschutz (inkl. graphischer Darstellung)
• Steuerung von automatischer Tisch-/Energiekanal-Versenktechnik
• Software erkennt automatisch angeschlossenen End-Geräte und adressiert diese ohne Adresskonflikte (Plug&Play)
• Zeitgebundene Freigaben über einen Rückwärtszähler mit optionaler Abschaltung (z.B. bei Messübungen oder Prüfungen)

Tech. Daten Hardware:

• Vollwertiges Embedded PC-System mit lizenziertem Linux-Betriebssystem, Ausfallsicher und 24/7-Bereitschaft
• Vorkonfiguriertes ext. Festspannungsnetzteil mit Weitbereichseingang (wartungsfreundlich durch Auswechselbarkeit).
• CPU: i.MX6Q, 1 GHz
• Memory: 1 GB DDR3 RAM, 4 GB eMMC Flash, 512 kB SRAM
• Display: 7.0" 5:3, TFT-TN, 800 x 480, 262K, LED 400 cd/m², 40.000 h
• Touch: 4-wire resistive, N/A
• Interfaces: 1x USB 2.0 OTG, 1x USB 2.0 Host, 1x Ethernet 100-Mbit/s, 2/2 Digital I/O,
  HDMI, 2x RS-232, 1x RS-485, 1x CAN, 16 GP I/O, 1x SD Card, 1x Speaker, 1/1 Audio I/O1x
• Übrige Schnittstellen: RTC, CAN/RS485 galvanisch isoliert
• Betriebstemperatur: 0...60 °C
• Stromversorgung über mitgeliefertes Power-Supply: 9...30 VDC

Spezielle Features:

• Automatisches System-Logoff (anwählbar und zeitlich einstellbar) mit dadurch verbundenem Abschalten sämtlicher Experimentierspannungen.
• Automatischer Master-Systemneustart täglich, einstellbar im Admin-Menü zur Arbeitsspeicherbereinigung.
• Automatischer Neustart der Schülerplätze (Clients) täglich, einstellbar im Admin-Menü zur Arbeitsspeicherbereinigung.
• Keine zusätzlichen/externen PCs an den Schülerplätzen und am Lehrerplatz nötig. Sowohl der Lehrer- als auch die Schülerplätze besitzen je einen leistungsstarken vollwertigen Embedded-PC.
• Update-Funktion über Selbsterkennung mittels eingestecktem USB-Stick mit bestimmten SW-Format, welches nur auf das SybaNet-System reagiert (Verwechslungen ausgeschlossen).
• Das Update erfolgt dabei direkt über das Netzwerk, Debugger oder andere Update-HW und SW ist nicht nötig.
• Möglichkeit zur Erweiterung des Systems um einen Tablet-PC (Android) mit dem eine parallele Bedienung des Systems über ein eigenes WLAN und zugehöriger App möglich ist.
  Dieses System arbeitet autark und kollidiert somit nicht mit anderen Netzwerken.
