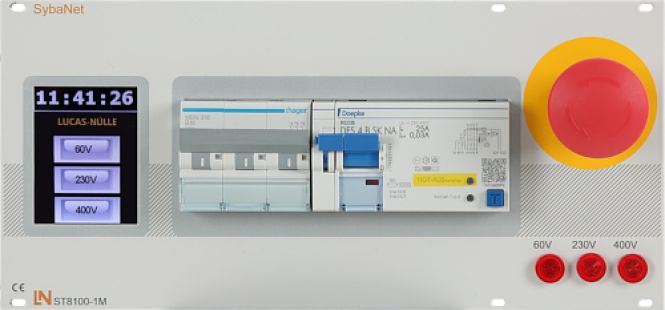

SybaNet-Netzfeld 4.0, 400V/50Hz, 3 Schaltebenen, FI Typ B, LS 3pol., Not-AUS, 54

19" SybaNet-Netzfeld 4.0, 400 V/50 Hz, 3 Schaltebenen, FI Typ B, Leitungsschutzschalter 3-pol., Not-AUS

Fernsteuerbares 3HE (19") Kanal-Einschubnetzfeld (Drehstrom) inkl. 2,8 Zoll Touch-Display, zur Energieversorgung und Absicherung

• Sicheres Freischalten von bis zu 3 Spannungsebenen (z. B. Schutzklein-, Wechsel- und Drehspannung)
• Die komplette Steuerung erfolgt über Ethernet.
• Individuelles/einzelnes, gruppenweises oder komplettes Steuern der Spannungsebenen.
• Zeitlich begrenztes Einschalten von Spannungen via Timer-Funktion
• Ein einfaches und intuitives Steuern der gesamten Funktionalitäten ist ohne zusätzlichen PC, dank eines im Gerät befindlichen Prozessors via Touchscreen möglich.
• Inkl. Absicherungs- und Schalteinheit für Drehstrom
  • Allstromsensitiver Fehlerstromschutzschalter Typ B gemäß VDE 0100, Teil 723
  • Leitungsschutzschalter 3 polig 16 A
  • Not-Aus-Schalter mit Rastung und gelbem Signalring
• Die Not-Aus-Abschaltung muss via Trennerelement und konform zur DIN VDE 0100-530 : 2011-06 erfolgen.
• Not‐Aus Fangschaltung mit Erkennung des Auslösers des „Not‐Aus“ am Lehrer‐Arbeitsplatz inkl. redundanter Rücksetzung zusätzlich über den Master-PC
• Platzgenaues Erkennen von ausgelösten Sicherungselementen (wie z. B. FI, Motorschutzschalter, LS) am Lehrer‐Arbeitsplatz inkl. redundanter Rücksetzung zusätzlich über den Master-PC
• Alle Schaltzustände (Not-Aus, FI ausgelöst, Spannungen an/aus, etc.) werden am Display und parallel zum Master-PC übertragen
• Mindestens 3 zur SW zusätzliche HW-Kontrollleuchten zur Visualisierung der zugeschalteten Spannungsebenen
• Es müssen mindestens 3 Steuerschütze, 3 Leistungsschütze, 2 Überwachungsschütze sowie weitere HW-Einrichtung zur unabdingbar geforderten Überspannungs- und Kurzschlussfestigkeit des Systems vorhanden sein.
• Ebenso müssen HW und SW-Maßnahmen vorhanden sein um Einschaltstromspitzen zu erkenn und abzufangen.
• Die Relais- und Umschaltkontakte müssen somit vor Abriss und Verkleben gesichert sein.
• 6 via Ethernet fernsteuerbare digitale Ausgänge für z. B. Versenktischsteuerung
• 2,8" TFT-Touch-Display zur Anzeige und Zuschaltung der freigeschalteten Parameter sowie der Anzeige folgender Features:
  • Uhrzeit, Timer, NOT-AUS, FI- und LS-Auslösedetektion, Überlast/Kurzschluss; inkl. automatischem Bildschirmschoner
• Definierte Signale und Spannungen verschiedener Endgeräte (z.B. Labornetzgeräte, Generatoren) können ferngesteuert werden.
• Die Geräte können zusätzlich für eine Einstellung durch den Schüler gesperrt werden
• Zusätzlich erforderlich: Bedienung erfolgt über die SybaNet-Labormanager SW mit externem Lehrer-PC oder über die SybaNet-Control Unit/ 19" Touch Panel PC (Master-PC).
• Zum Betrieb der einzelnen Clientplätze ist kein separater/externer PC an den Schülerplätzen nötig
• Weiterhin ist optional eine zusätzliche parallele oder einzelne Steuerung mit möglicher Sperrung des 2. Gerätes über ein mobiles Tablet oder einen 2. PC möglich.
• Abmessungen: 3 HE/54 TE
• Gewicht: 2,3kg
