SybaNet Laborverteiler, 8 Schülerplätze, 1 Lehrerplatz, 3x EDV, Revi-Steckd.

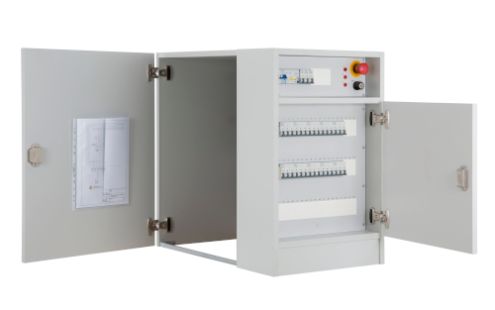

Energieverteilung speziell für Labore mit der Laborsteuerung SybaNet zur Montage in einem Unterschrank.
Alle Bedienelemente (Schlüsselschalter, Not-Aus-Taster, Phasenkontrollleuchten und Leistungsschalter) befinden sich nach dem Einbau in den zugehörigen Unterschrank oben in einer frei zugänglichen Bedieneinheit.
Alle sonstigen Einbauten wie Sicherungsautomaten zur Absicherungen der Tischgruppen und der unterbrechungsfreien EDV-Versorgung, die Revisionssteckdose etc. befinden sich dann hinter einer abschließbaren Türe.

Die einzelnen Elemente der Energieversorgung sind:

• 1 Lasttrennschalter 63A inkl. Not-Aus Funktion
• 1 Hauptschütz zur zentralen Spannungsfreigabe
• 1 Not-Aus Pilztaster mit Rastung
• Not-Aus-Abschaltung via Trennerelement konform zur DIN VDE 0100-530 : 2011-06 / VDE 0100-723
• 1 Schlüssel als zentraler Ein - Ausschalter
• 1 Steuersicherung 6A für den Steuerstromkreis
• 2 Schukosteckdosen (Revisionssteckdose) 16A unterbrechungsfrei
• 3 Außenleiterkontrollleuchten L1, L2, L3
• 9 Sicherungsautomaten 3 polig, 16A
• 4 Sicherungsautomaten 1-polig, 16A, unterbrechnugsfrei für EDV-Versorgung
• Reihenklemmen zum Anschluss der Tischgruppen (max. 8 + Lehrertisch)
• Lieferung ohne Unterschrank (zusätzlich ST8007-3X oder -3Y o. a. nötig)
• Diesem Verteiler ist eine tech. Sachverständigenprüfung mit Nachweis attestiert
  • ​​​​​​​​​​​​​​​​​​​​​Prüfgrundlagen: DIN VDE, VdS Klausel SK 3602, AFB, UVV, DGUV V3
