Kurs Digitale Modulationsverfahren ASK, FSK, (Q)PSK

Lieferumfang:

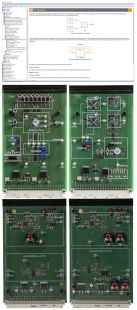

• 1 Experimentierkarte PSK/QPSK Modulator
• 1 Experimentierkarte PSK/QPSK Demodulator
• 1 Experimentierkarte ASK Modulator/Demodulator
• 1 Experimentierkarte FSK Modulator/Demodulator
• Aufbewahrungskoffer
• Labsoft-Browser und Kurssoftware

Lerninhalte:

• Kennenlernen des Prinzips der ASK-Modulation und Demodulation zur Übertragung digitaler Signale über analoge Leitungen
• Messtechnische Untersuchung des Spektrums eines ASK-modulierten Signals
• Untersuchung des Zusammenhangs zwischen Datenübertragungsrate und benötigter Bandbreite
• Kennenlernen des Prinzips der FSK-Modulation und Demodulation zur Übertragung digitaler Signale über analoge Leitungen
• Nennen der Vorteile der FSK-Modulation gegenüber der ASK-Modulation
• Messtechnische Untersuchung des Spektrums eines FSK-modulierten Signals
• Untersuchung des Zusammenhangs zwischen Datenübertragungsrate und benötigter Bandbreite
• Kennenlernen der Funktionsweise einer PLL
• Demodulation von FSK-Signalen mit Hilfe eines PLL Kreises
• Kennenlernen des Prinzips der PSK (DPSK-)-Modulation und Demodulation
• Bildung eines 2 PSK-Signals mit unterschiedlichen Baudraten
• Kennenlernen des Prinzips der QPSK und DQPSK-Modulation und Demodulation
• Bildung von 4PSK-Signalen
• Kennenlernen der Bildung von Dibits
• Messtechnische Untersuchung des Zusammenhangs von Datenübertragungsgeschwindigkeit und Baudrate
• Signalverlaufsmessungen am Ausgang der Modulatoren und Demodulatoren (ASK, FSK, (Q)PSK)
• Auflisten von Vor- und Nachteilen der verschiedenen Modulationsverfahren
• Kursdauer: ca. 3,5 h
