Kurs Pulsmodulationsverfahren PAM, PCM, Delta

Lieferumfang:

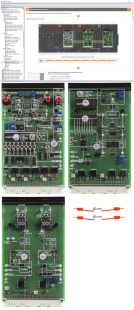

• 1 Experimentierkarte PAM- / PCM-Modulator
• 1 Experimentierkarte PAM- / PCM-Demodulator
• 1 Experimentierkarte AMI- / HDB3 Kodierer / Dekodierer
• 2 Messleitungen 2mm, 60cm, rot
• Aufbewahrungskoffer
• Labsoft-Browser und Kurssoftware

Lerninhalte:

• Kennenlernen der Funktionsweise von PAM/PCM/Delta-Modulation, PAM/PCM/Delta-Demodulation und Zeitmultiplexverfahren
• Kennen des Austasttheorems nach Shannon
• Signalverlaufsmessungen von PAM-modulierten Signalen
• Optimales Filtern, Antialiasing
• Nennen der Vor- und Nachteile der digitalen Übertragung
• Kennenlernen des Prinzips der Quantisierung von analogen Signalen
• Bildung paralleler und serieller Codes
• Kompandierungsverfahren nach A-Law und µ-Law
• Messtechnische Bestimmung des Quantisierungsintervalls bei PCM-Übertragung
• Signalverlaufsmessung von PCM kodierten Signalen
• Aufnahme der logarithmischen Übertragungskennlinien mit Kompandierung nach a- bzw µ-law (13 bzw. 15 Segmente)
• Signalverlaufsmessung eines PCM-Zeitmultiplexsignals
• Kennenlernen der wichtigsten Eigenschaften von Leitungscodes
• Kennenlernen von pseudoternären Codes: AMI, HDB3 und modifizierter AMI
• Signalverlaufsmessungen von leitungskodierten Signalen: AMI, HDB3 und modifizierter AMI
• Übertragung der Information gemeinsam mit Takt und Synchroninformation über eine Leitung
• Taktrückgewinnung und Phasenjitter
• Kennenlernen des Datenrahmenformats Schicht 1 im ISDN (Integrated Services Digital Network)
• Schicht 1 des ISDN, Untersuchung des Datenrahmens und der Bits auf ihre Stellung und Funktion
• Untersuchung einer 2 kanaligen Übertragung mit Steuerkanal und einer Datenübertragungsrate von 64 k Bit je Kanal
• Kursdauer: ca. 4 h
