Kurs Installationstechnik 1: Schutzmaßnahmen und Netzsysteme

Lieferumfang:

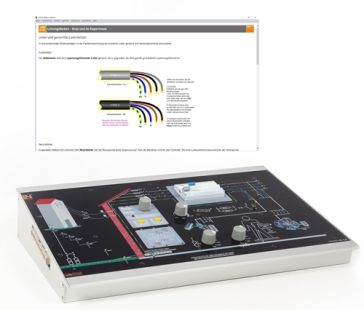

• 1 Experimentierbord zum Aufbau verschiedener 3-phasiger Netzsysteme mit:
  • 1 RCD, 4-polig, 30 mA
  • 1 Trenntransformator
  • 1 Transformator für Schutzkleinspannung
  • 1 Isolationswächter, einstellbar
  • 1 Modell Mensch
  • 1 Erdersimulation
  • 1 Verbraucher einphasig
  • 1 Verbraucher dreiphasig
  • 16 verschiedene Fehlersimulationswiderstände
• Satz Messleitungen und Brückenstecker
• LabSoft-Browser und Kurssoftware

Lerninhalte:

• Aufbau verschiedener Netzsysteme (TN, TT, IT)
• Schutz gegen direktes und bei indirektem Berühren
• Schutz durch Schutztrennung
• Schutz durch Schutzkleinspannung
• Überstromschutzeinrichtungen
• Fehlerstromschutzeinrichtungen
• Messungen und Überprüfungen von Schutzmaßnahmen
  • Schutzleiterwiderstandsmessung
  • Isolationswiderstandsmessung
  • RCD-Test mit und ohne Auslösung
  • Erdermessung
  • Schleifenwiderstandsmessung
• Zeitdauer ca. 10 h
