Ausstattung / Produkt

EDT 17

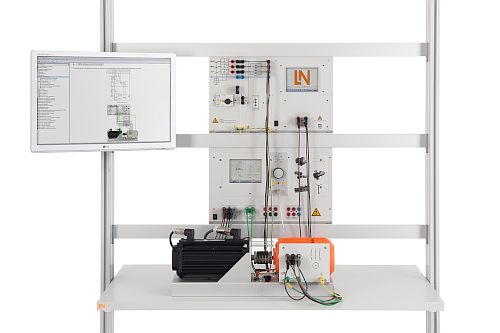

-3 Sanftanlauf an Drehstrommaschinen 300W

Sanftstarter reduzieren beim Einschalten durch phasenanschnitt die Spannung des Motors. Proportional zur Klemmenspannung sinkt der Anlaufstrom. Das Leistungsteil eines Sanftstarters besteht meist aus zwei antiparallel geschalteten Thyristoren je Phase. Um die Verluste und die damit entstehende

    • Inbetriebnahme
    • Parametrierung der Hochlauf- und Ablauframpe und der Startspannung
    • Untersuchung von Strom und Spannung beim Anlauf
    • Anlauf mit unterschiedlichen Lastfällen
    • Vergleich zu Stern-Dreieck-Anlauf
    • Multimediale Versuchsanleitung mit integrierten virtuellen Instrumenten
    • Hohe Schaltungssicherheit durch eindeutige Kennzeichnung der Anschlüsse und Kennzeichnung nach DIN-/IEC-Normen
    • Sicherung aller rotierenden Teile durch Abdeckungen
    • Schutz der Maschine gegen thermische Überlastung durch Temperatursensoren
    • Optimale Handhabung, da alle Maschinen einer Leistungsklasse über die gleiche Wellenhöhen verfügen
    • Werkzeugloses Kuppeln von Maschinen und Anbauteilen über spielfreie elastische Kupplungsmanschetten
    • In Verbindung mit dem Servo-Maschinenprüfsystem lassen sich die Maschinen in vier Quadranten Antreiben und Bremsen
    • Bestimmung von Drehzahl und Drehmoment in Echtzeit
    • Messung von Strom-, Spannung und Leistungen während des Betriebs
Grundausstattung bestehend aus:
1

Sanftanlaufgerät Industrietyp für Drehstrom-Asynchronmaschinen bis 1kW

CO3636-5Q

1

Drehstrom-Asynchron Motor 0,37kW (230V/400V)

SE2683-1H

1

Ausschalter 4-polig

CO3212-1W

Medien:
1

Interactive Lab Assistant: Industrieller Sanftanlauf, 0,3 kW

SO2805-1S

Zusätzlich erforderlich - Ausstattung Maschinenprüfstand Servo-Antriebs-/Bremssystem:
1

Servo-Maschinenprüfsystem für 0,3kW Maschine inkl. Software ActiveServo (D, GB,

CO3636-6X

1

Kupplungsmanschette 0,3kW

SE2662-2A

1

Kupplungsabdeckung 0,3kW mit LED-Statusanzeige

SE2662-7C

Stromversorgung:
1

Drehstromversorgung für elektrische Maschinen

CO3212-5V

Messgeräte:
1

Power-Multimeter

CO5127-2A

Zubehör:
1

Sicherheitsmessleitungssatz 4mm (31 Stück)

SO5148-1L

20

Sicherheitsverbindungsstecker schwarz 4mm mit Anzapfung, 1000V/32A CAT II

SO5126-3R

2

Sicherheitsverbindungsstecker blau 4mm mit Anzapfung, 1000V/32A CAT II

SO5126-3V

2

Sicherheitsverbindungsstecker gn/ge 4mm mit Anzapfung, 1000V/32A CAT II

SO5126-3W

1

SybaPro Experimentierwagen, 3-etagig, 6 Steckdosen, 1250x1970x800mm

ST7200-7A

1

Energieversorgung, für Experimentierstände mit Absicherung

ST8008-8N

Zusätzlich empfehlenswert:
1

Display zur Ausstattung Industrielle Antriebe

ST8000-5C

1

Flachbildschirmhalter m. Faltarm, bis 15kg zur Aluprofilbefestigung, VESA 75/100

ST8010-4T

1

Schutzhülle für Experimentierwagen, 3-etagig

ST7200-5L
