Kurs Digitaltechnik 1: Gatter und Flip-Flop
Lieferumfang:
- 1 Experimentierkarte mit logischen Gattern (NOT, AND, OR, NAND, NOR, EXOR, EXNOR) und einer Gatterstrecke
- 1 Experimentierkarte JK-Flip-Flop
- Aufbewahrungskoffer
- Labsoft-Browser und Kurssoftware
Lerninhalte:
- Kennenlernen der logischen Grundschaltungen
- Kennenlernen der Wahrheitstabelle, Schaltzeichen, Schaltgleichungen und Taktdiagramme für alle Grundgatter
- Kennenlernen der Booleschen Funktionen und Gesetze
- Experimenteller Nachweis der Booleschen Funktionen und Gesetze
- Aufbau logischer Grundschaltungen in NAND- und NOR-Technologie
- Minimieren von Logikschaltungen mit Hilfe von KV-Diagrammen und Überprüfung im Experiment
- Kennenlernen des Prinzips des Flip-Flops
- Messtechnische Untersuchung der Funktionsweise von JK-Flip-Flops (statisches und dynamisches Eingangssignal / Einzeltaktbetrieb)
- Untersuchung einer Zählerschaltung
- Fehlersuche (7 über Relais aktivierbare Fehler)
- Kursdauer: ca. 5 h (davon ca. 1 h Fehlersuche)
Art.-Nr.: CO4204-6C
Kurs Digitaltechnik 2: Sequenzielle Schaltungen
Lieferumfang:

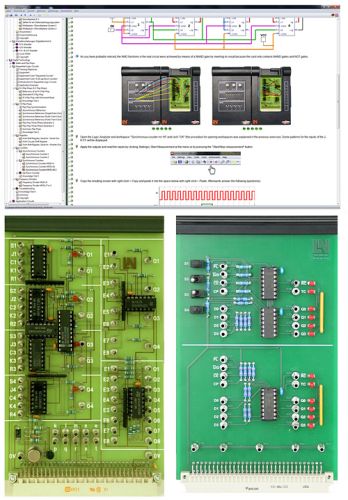

- 1 Experimentierkarte mit NAND-, NOR-Gattern und Flip-Flops zum Aufbau sequenzieller Schaltungen
- 1 Experimentierkarte mit synchronem Binärzähler, schaltbar als Aufwärts- oder Abwärtszähler
- Aufbewahrungskoffer
- Labsoft-Browser und Kurssoftware
Lerninhalte:
- Kennen des Aufbaus und der Funktionsweise von verschiedenen Flip-Flops und Registern
- Messtechnische Untersuchung der Funktionsweise von verschiedenen Flip-Flops und Registern
- Entwurf und Aufbau von Zählern und Überprüfung an realen Schaltungen
- Entwurf und Aufbau von Schieberegistern mit serieller und paralleler Ausgabe sowie Überprüfung an realen Schaltungen
- Kennen des Aufbaus und der Funktionsweise von Zählern und Teilern
- Messtechnische Analyse von Zählern und Teilern
- Messungen an synchronen und asynchronen Zählern
- Kennen der Unterschiede zwischen synchronen und asynchronen Zählern
- Aufbau und Untersuchung von Binärcode Aufwärts- und Abwärts-Zählern
- Fehlersuche (2 über Relais aktivierbare Fehler)
- Kursdauer: ca. 7 h (davon ca. 0,5 h Fehlersuche)
Art.-Nr.: CO4204-6E
Kurs Digitaltechnik 3: Anwendungsschaltungen
Lieferumfang:
- 1 Experimentierkarte mit je 2 1-Bit und 4-Bit-Addierern
- 1 Experimentierkarte mit 8-Bit-Multiplexer / Demultiplexer
- Aufbewahrungskoffer
- Labsoft-Browser und Kurssoftware
Lerninhalte:
- Kennenlernen der Funktionsweise von binären Halb- und Volladdierern
- Aufbau und Untersuchung von 1-Bit-Halb- und Volladdierern
- Aufbau und Untersuchung eines 4-Bit-Volladdierers mit paralleler Ausgabe
- Aufbau und Untersuchung eines 4-Bit-Volladdierers (serielle Ausgabe) mit Schieberegister
- Kennenlernen des Aufbaus und der Funktionsweise von Multiplexern und Demultiplexern
- Kennenlernen der Funktion von Daten- und Adressleitungen
- Messtechnische Untersuchung an Multiplexer- / Demultiplexerschaltungen
- Untersuchung einer Multiplexer / Demultiplexerschaltung mit Binärzähler
- Fehlersuche (3 über Relais aktivierbare Fehler)
- Kursdauer: ca. 3 h (davon ca. 0,5 h Fehlersuche)
Art.-Nr.: CO4204-6B
Kurs Digitaltechnik 4: Wandlerschaltungen
Lieferumfang:
- 1 Experimentierkarte mit 1 DA-Wandler mit bewerteten Widerständen und 1 DA-Wandler mit R-2R-Netzwerk, diskret aufgebaut
- 1 Experimentierkarte mit 1 AD-Wandler Single/Dual-slope-Verfahren und 1 AD-Wandler Parallelverfahren (Flash-Umsetzer, diskret aufgebaut)
- 1 Experimentierkarte mit 1 U/f-Wandler und 1 f/U-Wandler
- Aufbewahrungskoffer
- Labsoft-Browser und Kurssoftware
Lerninhalte:
- Kennenlernen der wichtigsten Wandler-Parameter: Auflösung, Linearität, Geschwindigkeit
- Kennenlernen von Aufbau und Funktionsweise eines DA-Wandlers mit R-2R-Netzwerk
- Statische und dynamische Kennlinienaufnahme des DA-Wandlers mit R-2R-Netzwerk
- Kennenlernen von Aufbau und Funktionsweise des DA-Wandlers mit bewerteten Widerständen
- Statische und dynamische Kennlinienaufnahme eines DA-Wandlers mit bewerteten Widerständen
- Untersuchung einer DA-Wandler Anwendungsschaltung
- Grundbegriffe der digitalen Messdatenerfassung kennen lernen: Abtastung, Abtast-Theorem, Signalrekonstruktion, Aliasing
- Kennenlernen von Aufbau und Funktionsweise von AD-Wandlern mit Zählverfahren
- Kennenlernen von Aufbau und Funktionsweise von AD-Wandler mit Single- / Dual-Slope-Verfahren
- Kennenlernen von Aufbau und Funktionsweise von Sigma-Delta-Wandlern
- Aufnahme der Kennlinie der AD-Wandler
- Messung der internen Signale der AD-Wandler
- Kennenlernen von Aufbau und Funktionsweise von U/f und f/U-Wandlern
- Abgleich der Referenzspannung für U/f und f/U-Wandler
- Aufnahme der Kennlinie der U/f und f/U-Wandler
- Messung der internen Signale der U/f und f/U-Wandler
- Untersuchung an kombinierten U/f-f/U- Wandlerschaltungen
- Fehlersuche (5 über Relais aktivierbare Fehler)
- Kursdauer: ca. 8 h (davon ca. 1 h Fehlersuche)
